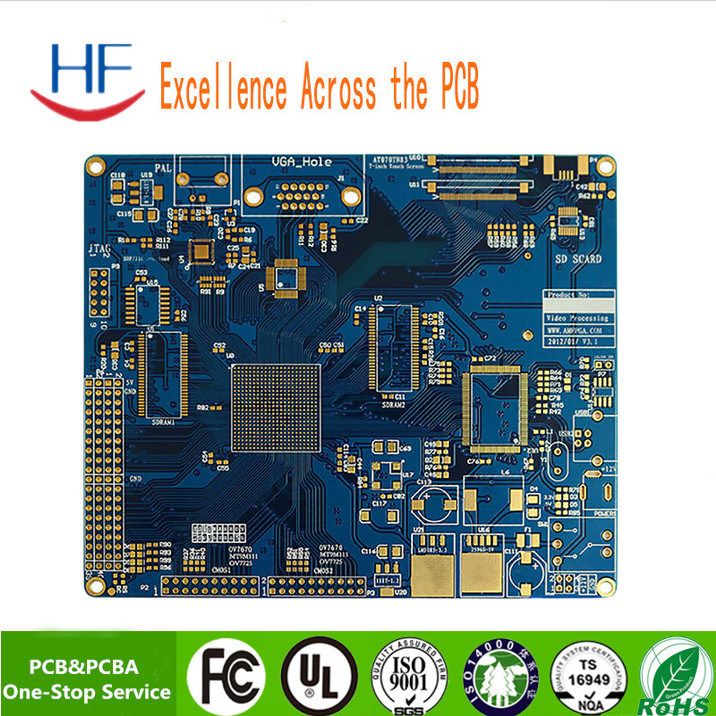

8-12 katman HASL FR4 HDI PCB kartı 3mil
Ürün ayrıntıları:
Menşe yeri: | ÇIN |
Marka adı: | HF |
Sertifika: | ISO CE |
Model numarası: | pcb |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 5 adet |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Vakum paketleme, yüksek kaliteli karton |
Teslim süresi: | 5~8 Gün |
Ödeme koşulları: | L/C, T/T,PayPal |
Yetenek temini: | Ayda on bin metrekare |
Detay Bilgi |
|||
Temel malzeme:: | FR4, Rogers, Alüminyum, Yükseklik TG | Kat Sayısı: | 2-4-6-8-10-12-16-20-22-28 Katman |
---|---|---|---|
Tahta kalınlığı:: | 0.61.01.21.62.02.53.03.2mm | Bakır Kalınlığı:: | 1-4 ons |
lehim rengi: | yeşil, Kırmızı, Siyah, Sarı, Beyaz, Mavi | Serigrafi Rengi: | Beyaz, Siyah, Sarı |
Yüzey Cilası:: | HASL (kurşunsuz) / Daldırma Altın / osp / Daldırma kalay / Daldırma gümüş | dak. delik büyüklüğü: | 3 milyon |
Hizmet: | Sağlanan OEM Hizmetleri, PCB/Bileşen Tedarik/Lehimleme/Programlama/Test .., Tek Noktadan Anahtar Tes | Uygulama: | Elektronik Cihaz, ru 94v0 pcb baskılı devre kartı, Tüketici Elektroniği, sert fpc, mobil usb şarj ci |
Vurgulamak: | FR4 HDI PCB kartı,HASL HDI PCB kartı,3mil Elektronik PCB kartı |
Ürün Açıklaması
Çapraz kör gömülü delik PCB 8-12 katman yüksek sıralı HDI PCB
Yetenek
Yüksek hassasiyetli prototip | PCB toplu üretim | ||
Max Katmanları | 1-28 katman | 1-14 katman | |
MIN Hat genişliği ((mil) | 3mil | 4mil | |
MIN Hat alanı ((mil) | 3mil | 4mil | |
Min via (mekanik sondaj) | Tahta kalınlığı≤1.2mm | 0.15mm | 0.2mm |
Tahta kalınlığı≤2,5 mm | 0.2mm | 0.3mm | |
Tahta kalınlığı> 2,5 mm | Rasyon ≤13:1 | Rasyon ≤13:1 | |
Rasyon yönü | Rasyon ≤13:1 | Rasyon ≤13:1 | |
Tahta kalınlığı | Max | 8 mm | 7 mm |
MIN | 2 katman:0.2mm; 4 katman:0.35mm; 6 katman:0.55mm; 8 katman:0.7mm; 10 katman:0.9mm | 2 katman:0.2mm; 4 katman:0.4mm; 6 katman:0.6mm;8katlar:0.8mm | |
MAX Tahta boyutu | 610*1200mm | 610*1200mm | |
En fazla bakır kalınlığı | 0.5-6 oz | 0.5-6 oz | |
Daldırma Altını/ Altın kaplama kalınlığı |
Denizaltı Altını: Au,1 ¢8 u ¢ Altın parmak: Au,1 ¢150 u ¢ Altın kaplama: Au,1 ¢150 u ¢ Nikel kaplama: 50 ¢ 500 ¢ |
||
Delik bakır | 25um 1mil | 25um 1mil | |
Dayanıklılık | Tahta kalınlığı | Tahta kalınlığı≤1.0mm: +/-0.1mm 1.0mm |
Tahta kalınlığı≤1.0mm: +/-0.1mm 1.0mm |
Tahammülün Özetleri | ≤100mm: +/-0,1mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm |
≤100mm: +/-0,13mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm |
|
İmpedans | ±10% | ±10% | |
MIN Lehim maskesinin köprüsü | 0.08mm | 0.10mm | |
Vias'ı bağlama yeteneği | 0.25mm-0.60mm. | 0.70mm--1.00mm |
Ping You Endüstriyel Şirketi
Ping You Endüstriyel Şirketihızlı dönüş prototipleri ve küçük hacimler üretimi konusunda uzmanlaşmış müşteriler için profesyonel ve güvenilir tek duraklı PCB çözüm sağlayıcısıdır.Topfast, yurtdışındaki iş gelişimi için sorumludur.Yüksek kaliteli ve zamanında teslimat ürünleri ile piyasadaki geniş beğeniyi kazandık. "Yüksek kaliteli" ve "hızlı teslimat" ile birlikte müşteri memnuniyetine odaklanmaya devam edeceğiz.Müşterilerin güvenine layık bir PCB servis sağlayıcısı olacağız..
Avantajlar
1PCB fabrikası doğrudan.
2Kapsamlı kalite kontrol sistemi
3Rekabetçi fiyat
4Hızlı teslimat süresi 48 saat.
5Sertifikalar (ISO/UL E354810/RoHS)
6İhracat hizmetlerinde 10 yıllık deneyim
7MOQ/MOV yok.
8. Yüksek kalite. AOI (Automated Optical Inspection), QA/QC, uçuş testi, test, vb.
