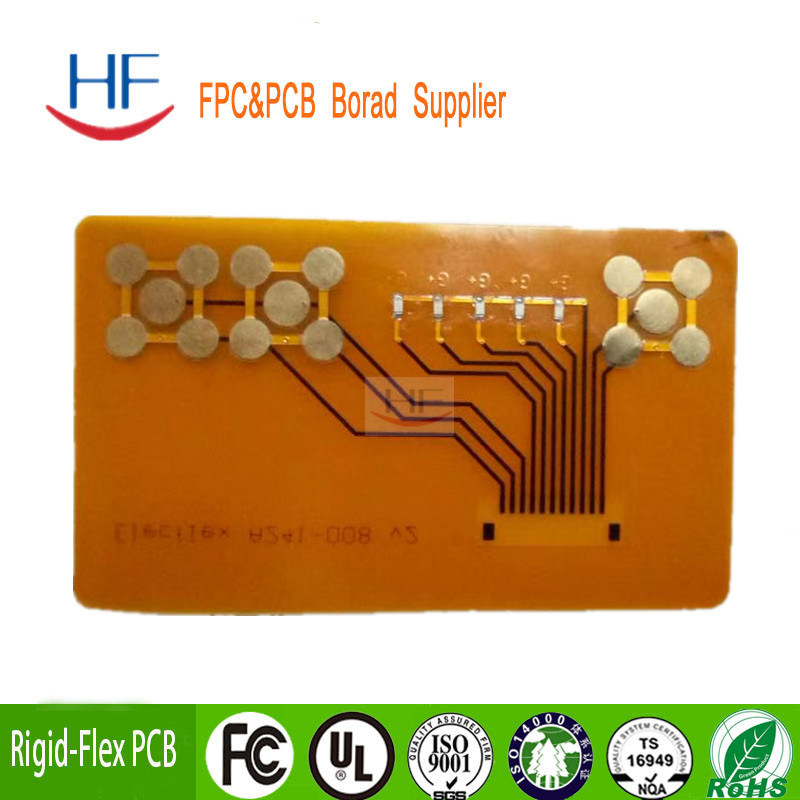

RoHS PCB PCB Elektronik Tahta Özel FPC Çift Katman Çok Katmanlı Esnek PCB
Yetenek
| |
Yüksek hassasiyetli prototip |
PCB toplu üretim |
| Max Katmanları |
1-28 katman |
1-14 katman |
| MIN Hat genişliği ((mil) |
3mil |
4mil |
| MIN Hat alanı ((mil) |
3mil |
4mil |
| Min via (mekanik sondaj) |
Tahta kalınlığı≤1.2mm |
0.15mm |
0.2mm |
| Tahta kalınlığı≤2,5 mm |
0.2mm |
0.3mm |
| Tahta kalınlığı> 2,5 mm |
Rasyon ≤13:1 |
Rasyon ≤13:1 |
| Rasyon yönü |
Rasyon ≤13:1 |
Rasyon ≤13:1 |
| Tahta kalınlığı |
Max |
8 mm |
7 mm |
| MIN |
2 katman:0.2mm; 4 katman:0.35mm; 6 katman:0.55mm; 8 katman:0.7mm; 10 katman:0.9mm |
2 katman:0.2mm; 4 katman:0.4mm; 6 katman:0.6mm;8katlar:0.8mm |
| MAX Tahta boyutu |
610*1200mm |
610*1200mm |
| En fazla bakır kalınlığı |
0.5-6 oz |
0.5-6 oz |
Daldırma Altını/
Altın kaplama kalınlığı |
Denizaltı Altını: Au,1 ¢8 u ¢
Altın parmak: Au,1 ¢150 u ¢
Altın kaplama: Au,1 ¢150 u ¢
Nikel kaplama: 50 ¢ 500 ¢ |
|
| Delik bakır |
25um 1mil |
25um 1mil |
| Dayanıklılık |
Tahta kalınlığı |
Tahta kalınlığı≤1.0mm: +/-0.1mm
1.0mmTahta kalınlığı>2.0mm: +/-8% |
Tahta kalınlığı≤1.0mm: +/-0.1mm
1.0mmTahta kalınlığı>2.0mm: +/-8% |
| Tahammülün Özetleri |
≤100mm: +/-0,1mm
100< ≤ 300mm: +/- 0,15mm
> 300mm: +/- 0,2mm |
≤100mm: +/-0,13mm
100< ≤ 300mm: +/- 0,15mm
> 300mm: +/- 0,2mm |
| İmpedans |
±10% |
±10% |
| MIN Lehim maskesinin köprüsü |
0.08mm |
0.10mm |
| Vias'ı bağlama yeteneği |
0.25mm-0.60mm. |
0.70mm--1.00mm |
Uygulamalar:
İletişim
Geleneksel telekomünikasyon ekipmanları, FTTP, VOIP, multimedya hizmetleri, veri ağları ve BT altyapı ürünleri, kablosuz altyapı ürünleri, güç güçlendiricileri, bölücüler ve kombinatörler,Yüksek güçlü transistörler, vb.
Bilgisayar Periferikleri
Yüksek kaliteli yazıcılar, kablolu modemler, kablosuz yönlendiriciler, IP telefonları, tüketici ve ofis ürünleri, bankacılık sistemi vb.
Tüketiciler
Bilgisayarlar, televizyonlar, kameralar, dijital video kayıt cihazları (DVR), el ürünleri, LED vb.
Otomotiv
Yolcu güvenliği sistemleri, motor kontrol sistemleri, hava yastıkları, çekiş kontrol ürünleri vb.
Yüksek Kaliteli Bilgisayar ve Depolama
Yüksek performanslı bilgisayar ve sunucu, ana bilgisayar sistemi ve depolama ekipmanları, bellek vb.
Endüstri
Güç kaynağı, ana kontrol paneli, monitör, CCTV ürünleri, otomotiv kontrol ekipmanları, endüstri robotu, erişim kontrol ürünleri vb.
Tıbbi
Manyetik rezonans görüntüleme (MRI), bilgisayarlı tomografi (CT), acil müdahale defibrilasyon üniteleri, hasta izleme, implante edilebilir cihazlar, robotik cerrahi sistemleri,biyometrik ve teşhis ekipmanları, vb.
Askeri
Uydu, radar, uçak, kontrol ünitesi, iletişim ekipmanları vb.
Test ve Ölçüm
Güç sayaçları, elektrik denetleyicileri, termal denetleyiciler, ışık denetleyicileri, ağ denetleyicileri, gaz ve yağ denetleyicileri, kızılötesi ürünler, yarı iletken test ekipmanları, DUT ve sonda kartları, wafer denetim sistemleri,vb..
