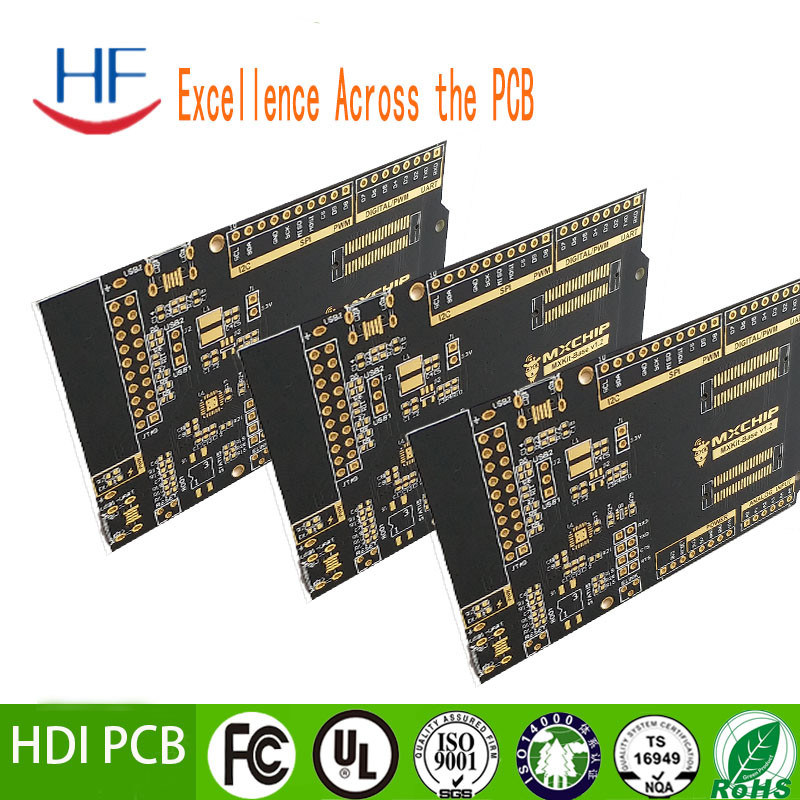

Çift taraflı HDI PCB Fabrikasyon Montajı Online 3.2MM
Ürün ayrıntıları:
Menşe yeri: | ÇIN |
Marka adı: | HF |
Sertifika: | ISO CE |
Model numarası: | HDI basılı devre kartı |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 5 adet |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Kutusu |
Teslim süresi: | 5~8 Gün |
Ödeme koşulları: | L/C, T/T,PayPal |
Yetenek temini: | On bin metrekare/ay |
Detay Bilgi |
|||
Temel malzeme: | FR-4 | Katman sayısı: | 1-32 KATMAN |
---|---|---|---|
Tahta kalınlığı: | 0,4-3,2 mm | Bakır Kalınlığı: | 1-6 ons |
Lehim maskesi rengi: | yeşil, mavi, beyaz, kırmızı, siyah, sarı | Serigrafi Rengi: | Beyaz Siyah Sarı |
dak. delik büyüklüğü: | 3 milyon | Yüzey Cilası: | HASL(kurşunsuz) / Daldırma Altın /osp / Daldırma Kalay/Baldırma Gümüş |
Vurgulamak: | Çift taraflı HDI PCB üretimi,HDI PCB Üretim Kuralı,3.2MM PCB montajı fiyatı |
Ürün Açıklaması
Huafu hızlı çok katmanlı devreler Co., LTDhızlı dönüş prototipleri ve küçük hacimler üretimi konusunda uzmanlaşmış müşteriler için profesyonel ve güvenilir tek duraklı PCB çözüm sağlayıcısıdır.Yüksek kaliteli ve zamanında teslimat ürünleriyle pazarın geniş beğenisini kazandık.Müşteri memnuniyetine odaklanmaya devam edeceğiz, "yüksek kalite" ve "hızlı teslimat" ile birlikte, müşteri güvenine layık bir PCB hizmet sağlayıcısı olacağız.
Güç kaynağı, ana kontrol paneli, monitör, CCTV ürünleri, otomotiv kontrol ekipmanları, endüstri robotu, erişim kontrol ürünleri vb.
Tıbbi
Manyetik rezonans görüntüleme (MRI), bilgisayarlı tomografi (CT), acil müdahale defibrilasyon üniteleri, hasta izleme, implante edilebilir cihazlar, robotik cerrahi sistemleri,biyometrik ve teşhis ekipmanları, vb.
Askeri
Uydu, radar, uçak, kontrol ünitesi, iletişim ekipmanları vb.
Test ve Ölçüm
Güç sayaçları, elektrik denetleyicileri, termal denetleyiciler, ışık denetleyicileri, ağ denetleyicileri, gaz ve yağ denetleyicileri, kızılötesi ürünler, yarı iletken test ekipmanları, DUT ve sonda kartları, wafer denetim sistemleri,vb..
Yetenek
Yüksek hassasiyetli prototip | PCB toplu üretim | ||
Max Katmanları | 1-28 katman | 1-14 katman | |
MIN Hat genişliği ((mil) | 3mil | 4mil | |
MIN Hat alanı ((mil) | 3mil | 4mil | |
Min via (mekanik sondaj) | Tahta kalınlığı≤1.2mm | 0.15mm | 0.2mm |
Tahta kalınlığı≤2,5 mm | 0.2mm | 0.3mm | |
Tahta kalınlığı> 2,5 mm | Rasyon ≤13:1 | Rasyon ≤13:1 | |
Rasyon yönü | Rasyon ≤13:1 | Rasyon ≤13:1 | |
Tahta kalınlığı | Max | 8 mm | 7 mm |
MIN | 2 katman:0.2mm; 4 katman:0.35mm; 6 katman:0.55mm; 8 katman:0.7mm; 10 katman:0.9mm | 2 katman:0.2mm; 4 katman:0.4mm; 6 katman:0.6mm;8katlar:0.8mm | |
MAX Tahta boyutu | 610*1200mm | 610*1200mm | |
En fazla bakır kalınlığı | 0.5-6 oz | 0.5-6 oz | |
Daldırma Altını/ Altın kaplama kalınlığı |
Denizaltı Altını: Au,1 ¢8 u ¢ Altın parmak: Au,1 ¢150 u ¢ Altın kaplama: Au,1 ¢150 u ¢ Nikel kaplama: 50 ¢ 500 ¢ |
||
Delik bakır | 25um 1mil | 25um 1mil | |
Dayanıklılık | Tahta kalınlığı | Tahta kalınlığı≤1.0mm: +/-0.1mm 1.0mm |
Tahta kalınlığı≤1.0mm: +/-0.1mm 1.0mm |
Tahammülün Özetleri | ≤100mm: +/-0,1mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm |
≤100mm: +/-0,13mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm |
|
İmpedans | ±10% | ±10% | |
MIN Lehim maskesinin köprüsü | 0.08mm | 0.10mm | |
Vias'ı bağlama yeteneği | 0.25mm-0.60mm. | 0.70mm--1.00mm |
Avantajlar
1PCB fabrikası doğrudan.
2Kapsamlı kalite kontrol sistemi
3Rekabetçi fiyat
4Hızlı teslimat süresi 48 saat.
5Sertifikalar (ISO/UL E354810/RoHS)
6İhracat hizmetlerinde 10 yıllık deneyim
7MOQ/MOV yok.
8. Yüksek kalite. AOI (Automated Optical Inspection), QA/QC, uçuş testi, test, vb.
