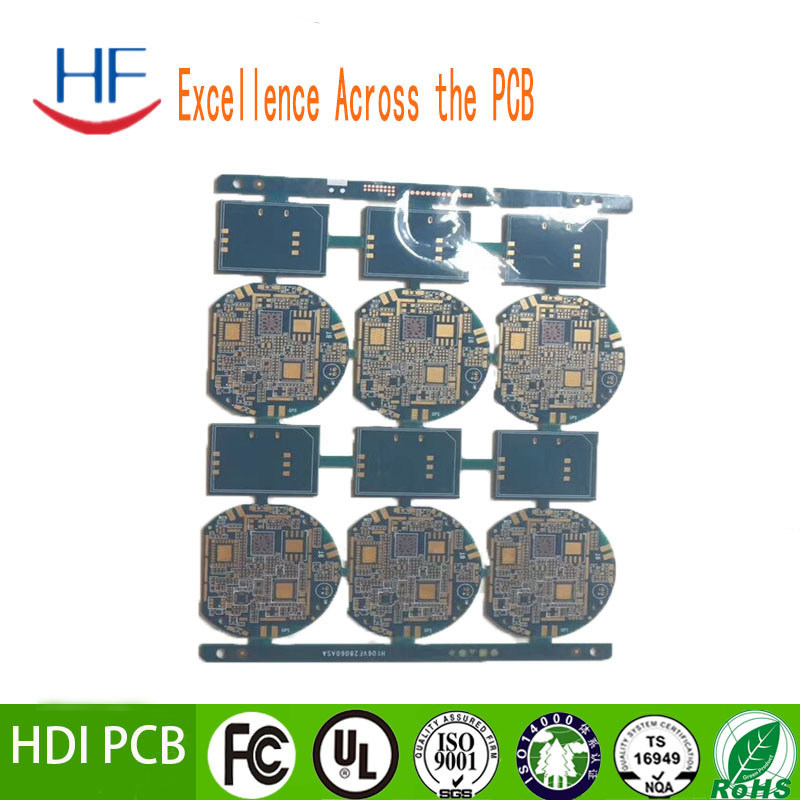

94v0 Mavi 10 Katmanlı HDI Sert PCB Baskılu Daire Kartı

Menşe yeri	ÇIN
Marka adı	HF
Sertifika	ISO CE
Model numarası	HDI PCB'si

Ürün Ayrıntıları

Temel malzeme:

FR-4

Tahta kalınlığı:

1,2 mm

Katman sayısı:

10 Katman

Bakır Kalınlığı:

1 oz

dak. delik büyüklüğü:

3 milyon

Min. dak. Line Width/Spacing Satır Genişliği/Boşluğu:

3/3mil

Lehim maskesi rengi:

Siyah

Menşe yeri:

ÇIN

Yetenek temini:

On bin metrekare/ay

Yüzey Cilası:

Daldırma altın

Türü:

Özelleştirilebilir, ru 94v0 pcb baskılı devre kartı, Elektronik Kart, Esnek Devre Kartı, Elektronik

Öğe:

Özel Devre Kartı, PCB Kartı, DGW-16,2 Katmanlı PCB, 6 KATMAN

Malzeme:

FR4, Rogers, Alüminyum, Yüksek TG, CEM1, CEM3, Halogen Serbest

Katman Tasarımcı:

1-40

Serigrafi Rengi:

Siyah beyaz

Hizmet:

OEM/ODM/PCB/Bileşen Tedarik/Montaj/Programlama/Test... Tek Noktadan Anahtar Teslimi Hizmet.

Ölçek:

%100 AOI, X-ışını, Uçan prob testi.

Vurgulamak:

HDI prototipi basılı devre kartı

94v0 Mavi Fr4 Pcb kart

Ödeme ve Nakliye Şartları

Min sipariş miktarı

5 adet

Fiyat

pazarlık edilebilir

Ambalaj bilgileri

Kutusu

Teslim süresi

5~8 Gün

Ödeme koşulları

L/C, T/T,PayPal

Yetenek temini

On bin metrekare/ay

Ürün Tanımı

Yetenek

		Yüksek hassasiyetli prototip	PCB toplu üretim
Max Katmanları		1-28 katman	1-14 katman
MIN Hat genişliği ((mil)		3mil	4mil
MIN Hat alanı ((mil)		3mil	4mil
Min via (mekanik sondaj)	Tahta kalınlığı≤1.2mm	0.15mm	0.2mm
	Tahta kalınlığı≤2,5 mm	0.2mm	0.3mm
	Tahta kalınlığı> 2,5 mm	Rasyon ≤13:1	Rasyon ≤13:1
Rasyon yönü		Rasyon ≤13:1	Rasyon ≤13:1
Tahta kalınlığı	Max	8 mm	7 mm
Tahta kalınlığı	MIN	2 katman:0.2mm; 4 katman:0.35mm; 6 katman:0.55mm; 8 katman:0.7mm; 10 katman:0.9mm	2 katman:0.2mm; 4 katman:0.4mm; 6 katman:0.6mm;8katlar:0.8mm
MAX Tahta boyutu		610*1200mm	610*1200mm
En fazla bakır kalınlığı		0.5-6 oz	0.5-6 oz
Daldırma Altını/ Altın kaplama kalınlığı		Denizaltı Altını: Au,1 ¢8 u ¢ Altın parmak: Au,1 ¢150 u ¢ Altın kaplama: Au,1 ¢150 u ¢ Nikel kaplama: 50 ¢ 500 ¢
Delik bakır		25um 1mil	25um 1mil
Dayanıklılık	Tahta kalınlığı	Tahta kalınlığı≤1.0mm: +/-0.1mm 1.0mmTahta kalınlığı>2.0mm: +/-8%	Tahta kalınlığı≤1.0mm: +/-0.1mm 1.0mmTahta kalınlığı>2.0mm: +/-8%
	Tahammülün Özetleri	≤100mm: +/-0,1mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm	≤100mm: +/-0,13mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm
	İmpedans	±10%	±10%
MIN Lehim maskesinin köprüsü		0.08mm	0.10mm
Vias'ı bağlama yeteneği		0.25mm-0.60mm.	0.70mm--1.00mm

Uygulamalar:

İletişim
Geleneksel telekomünikasyon ekipmanları, FTTP, VOIP, multimedya hizmetleri, veri ağları ve BT altyapı ürünleri, kablosuz altyapı ürünleri, güç güçlendiricileri, bölücüler ve kombinatörler,Yüksek güçlü transistörler, vb.

Bilgisayar Periferikleri
Yüksek kaliteli yazıcılar, kablolu modemler, kablosuz yönlendiriciler, IP telefonları, tüketici ve ofis ürünleri, bankacılık sistemi vb.

Tüketiciler
Bilgisayarlar, televizyonlar, kameralar, dijital video kayıt cihazları (DVR), el ürünleri, LED vb.

Otomotiv
Yolcu güvenliği sistemleri, motor kontrol sistemleri, hava yastıkları, çekiş kontrol ürünleri vb.

Yüksek Kaliteli Bilgisayar ve Depolama
Yüksek performanslı bilgisayar ve sunucu, ana bilgisayar sistemi ve depolama ekipmanları, bellek vb.

Endüstri

Avantajlar

1PCB fabrikası doğrudan.
2Kapsamlı kalite kontrol sistemi
3Rekabetçi fiyat
4Hızlı teslimat süresi 48 saat.
5Sertifikalar (ISO/UL E354810/RoHS)
6İhracat hizmetlerinde 10 yıllık deneyim
7MOQ/MOV yok.
8. Yüksek kalite. AOI (Automated Optical Inspection), QA/QC, uçuş testi, test, vb.
